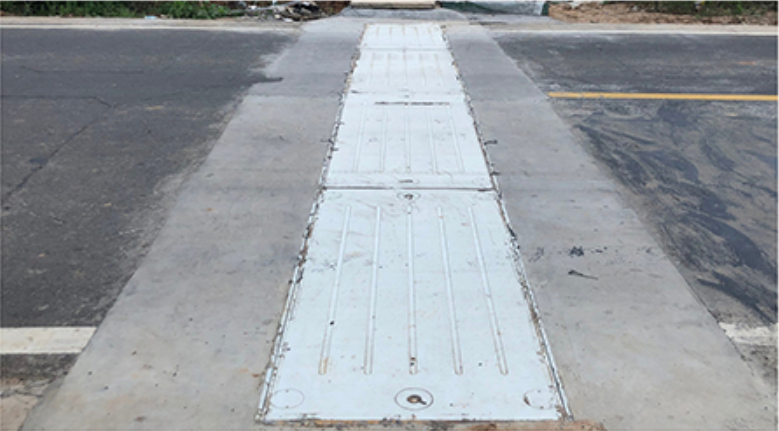

平板式称重系统
称重计量精度高 性能稳定 防作弊能力强 经济适用 安装维护方便平板式称重系统是通过检测称重平板内部电阻传感器的输出参数的变化,来检测车辆轮轴载荷的动态称重设备。
主要参数
准确度等级
静态:OIML III 级,动态:总重5级
过载能力
200%F.S.
允许通行速度范围
(0.5~100) km/h
分度值
50kg
秤台尺寸
长度0.8m,宽度1.75m/1.85m(可定制)
路面要求
纵向方向30m混凝土路面,平整度误差≤3mm
适合路面纵横坡度
≤3%
防护等级
控制设备 IP65,称台IP68
安装方式
路面浅基坑安装,单排铺设,路面满铺
工作环境
温度:-40℃~+80℃湿度:≤95%RH
称重范围
轴重0.5t-40t
工作电源
交流 220VAC (-15%~+10%) 50Hz±2%
平板式称重系统是通过检测称重平板内部电阻传感器的输出参数的变化,来检测车辆轮轴载荷的动态称重设备。本装置采用了独特的称重力学结构,对称体进行了针对性改进和优化,主要由平板式无活动构件秤台、称重控制器、车辆检测器组成,从根本上解决了高速重载车辆通过称重平板时造成的影响,提高了检测精度。
系统特点 Technological superiority
1、称重计量精度高:时速0.5-100km高中低各速度段均可达到国家计量衡器5级标准,检定误差≤±2.5%,使用误差≤±5%。
2、性能稳定:本产品为一体化设计,无缝隙整体化安装,故障率大幅降低,能适应温差、灰尘、杂物等复杂环境的影响。
3、防作弊能力强:设备按道路宽度可定制平板秤台,完全覆盖整个路面,横向测量区无缝连续,检测无死角,纵向测量区长度800mm,完全轮载力测量,可跨车道检测、有效杜绝擦边通过、走“S”型路线、跳磅、压边等作弊手段,还能适应车辆逆行、
超车、并行、斜行、跨道、加速、刹车等状态。
4、经济适用:车辆的行驶不能引起称台晃动,不直接冲击传感器,传感器不易损坏,极大地减少维护工作,延长使用寿命,减少了用户使用成本。
5、安装维护方便:设备基础开挖量小,整体式环氧树脂浇筑,安装简单,重型平板秤台基本不用维护,无需垃圾清理,通常更换一只传感器不超过1小时,维修方便。
